线路光缆进入变电站的三点接地问题
西尚电气
12-23
2025
信息详情
标准工艺22版电气P117
1.2.1光缆敷设

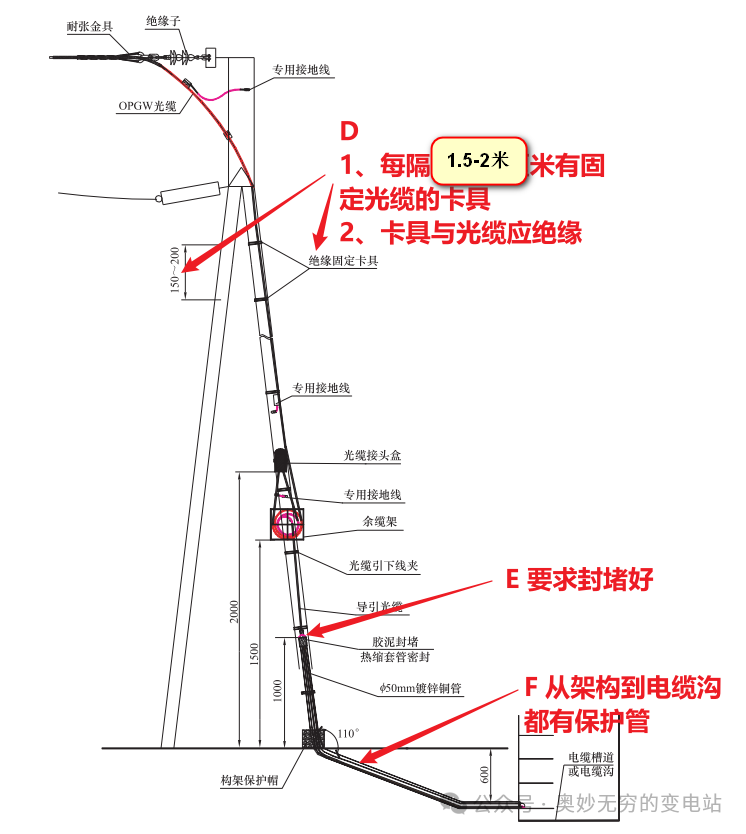

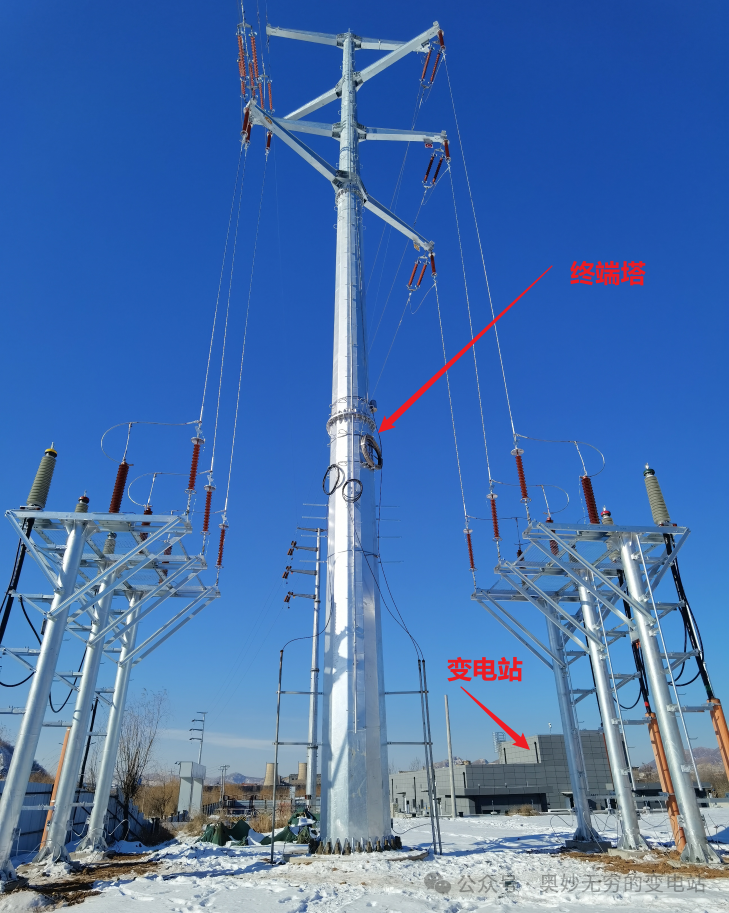

（1）OPGW光缆引下线应顺直美观、固定，每隔1.5~2m安装一个绝缘橡胶固定卡具，光缆与构架间距不得小于20mm。

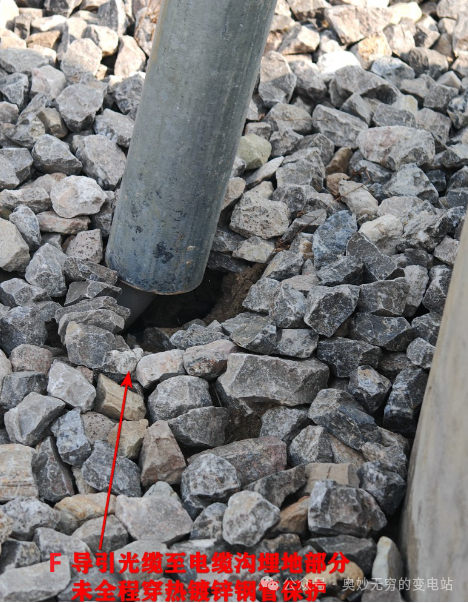

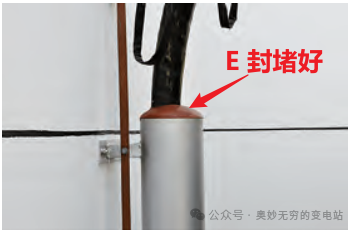

（2）导引光缆至电缆沟埋地部分应穿热镀锌钢管保护，钢管两端做封堵。导引光缆应采用阻燃、的非金属光缆。
（3）导引光缆应配置在缆沟底层支吊架上；在电缆沟内敷设的无铠装的通信电缆和光缆应采用非金属保护管或金属槽盒进行保护。
（4）导引光缆应排列整齐，走向，不宜交叉，小弯曲半径不应小于缆径的25倍。
2.工艺标准

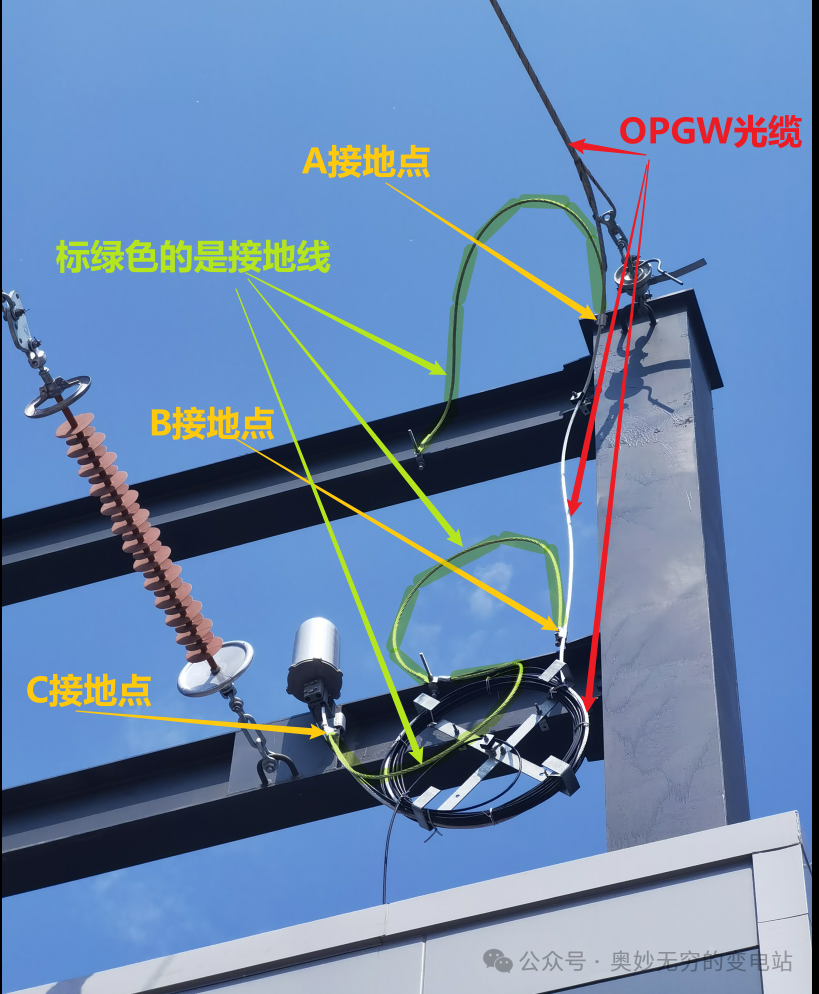

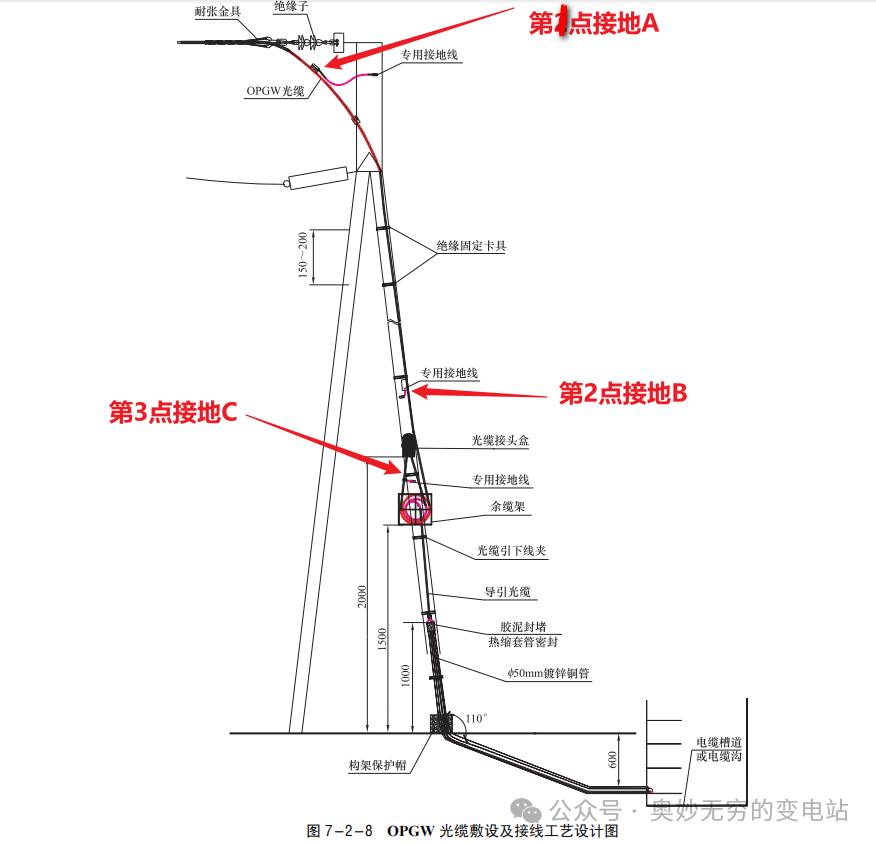

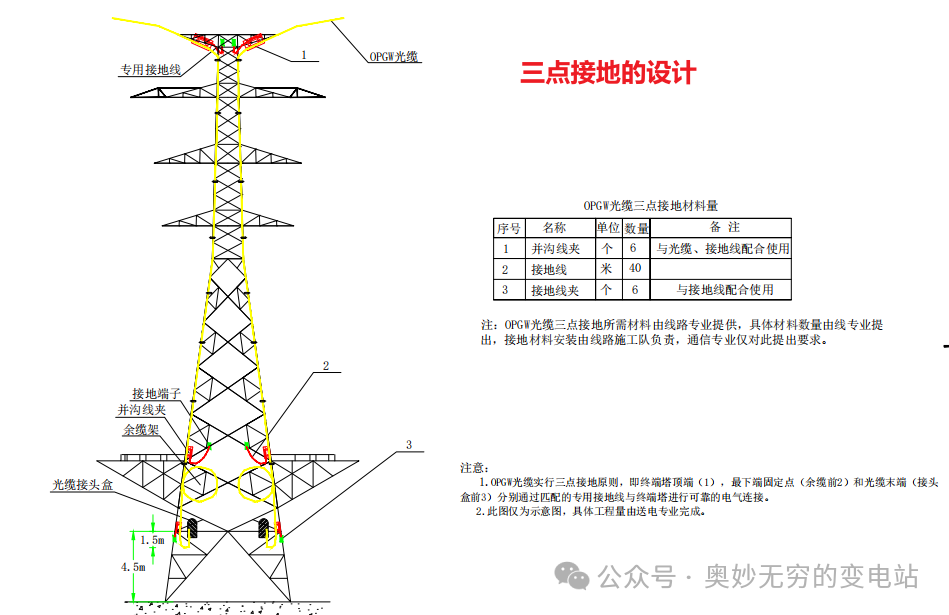

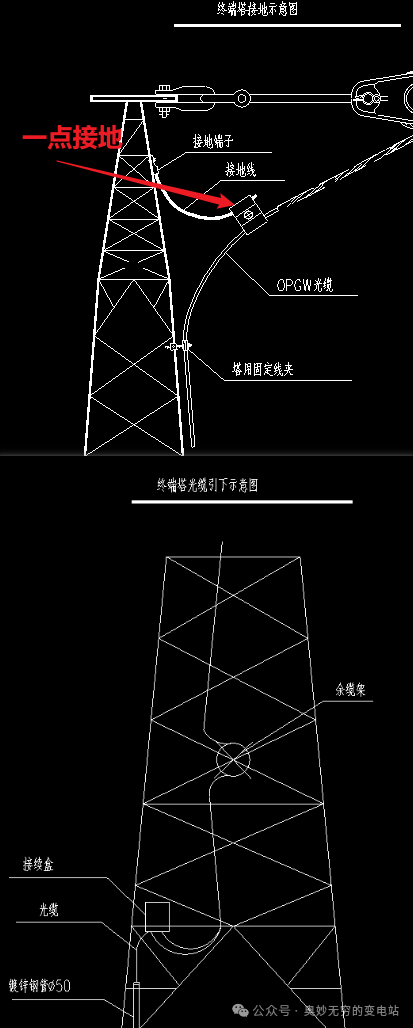

（1）OPGW光缆应在构架、下端固定点（余缆前）和光缆末端分别通过匹配的接地线接地。
（2）余缆可采用余缆架或余缆箱的方式固定。当采用余缆架固定余缆时，应固定、弯曲半径符合要求，捆绑点不应少于4处，余缆和余缆架应接触。余缆架、接续盒与构架间采用匹配的固定卡具并加绝缘橡胶固定。

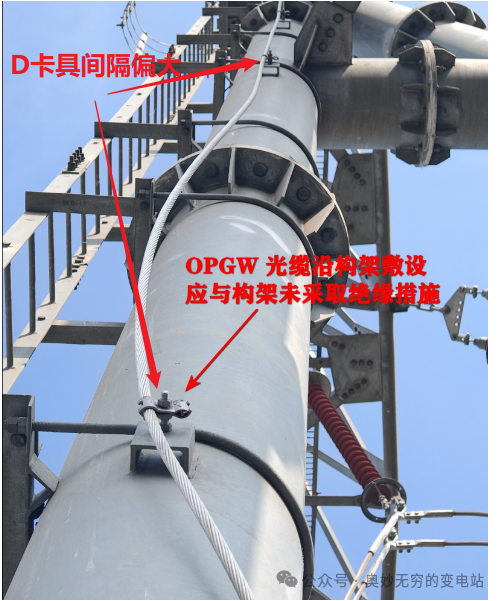

（3）架空避雷线应与变电站构架牢固相连，并设置便于地网电阻测试的断开点。OPGW 光缆沿构架敷设应与构架采取绝缘措施，在构架法兰处采取防护措施。
（4）导引光缆两端及转弯处应装设规格统一的标识牌，标识牌的字迹应清晰不易脱落；光缆经由走线架，拐弯点、上线柜、每层楼开门处应绑扎固定，光缆排列应整齐。
